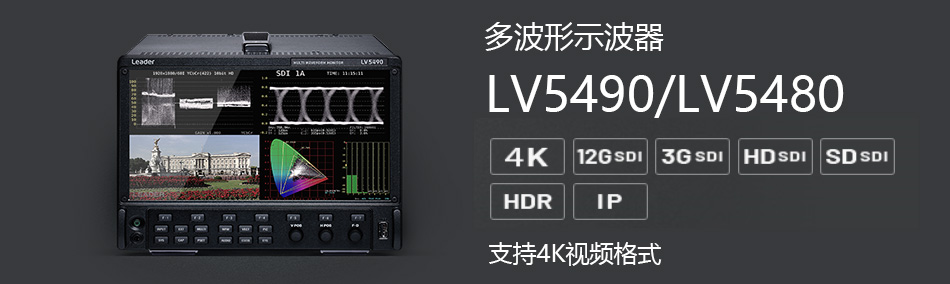

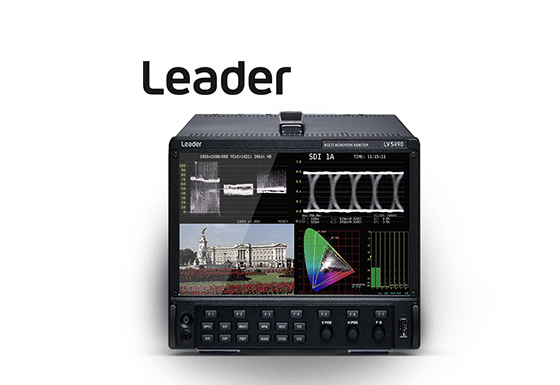

LV 5490是一種多波形監視器，支持3G-SDI雙鏈路或四鏈路以及HD-SDI四鏈路或12G-SDI的4K視頻格式（4096×2160,3840×2160）。
4K視頻分割傳輸支持以下2種方式。
?2-SAMPLE INTERLEAVE DIVISION
?SQUARE DIVISION
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！
LV 5490是一種多波形監視器，支持3G-SDI雙鏈路或四鏈路以及HD-SDI四鏈路或12G-SDI的4K視頻格式（4096×2160,3840×2160）。
4K視頻分割傳輸支持以下2種方式。
?2-SAMPLE INTERLEAVE DIVISION
?SQUARE DIVISION
顯示器是9英寸全高清液晶顯示器，也可用作高品質圖像顯示器。此外，支持3G-SDI信號4路同時顯示，以及支持3G-SDI雙鏈路的1080×1920（2048）/ 60p RGB 4：4：4格式。
支持CIE圖表顯示和HDR顯示。
由于配備有SDI輸出端子和DVI輸出端子，可以將畫面顯示顯示在外部全高清監視器上。
? 使用全高清液晶顯示器的顯示性能
采用9英寸全高清液晶顯示器，具有良好的視角特性和色彩再現性。
? 自由布局功能的自由度高
用USB鼠標可以簡單的對波形，矢量，圖片，音頻等的顯示區域進行變換。
? 使用USB鼠標操作
使用USB鼠標可以進行面板操作。

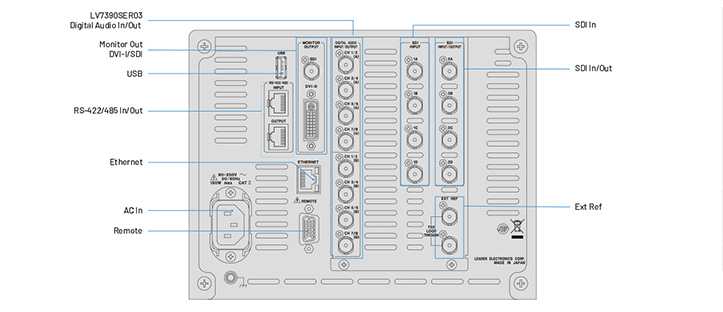

? 外部監視器輸出和SDI路由器功能
由于測定畫面可以從監視器輸出端子輸出SDI和DVI-D，因此可以在外部LCD監視器上顯示全高清分辨率。此外，可以對輸入到SDI輸入端子或SDI輸入/輸出端子的SDI信號中選定的信號重新鎖定輸出，因此可以作為路由器功能使用。
? 外部遙控端子
可以調出預設，切換輸入信號并輸出警報。
? 風扇控制
風扇的轉數可以設為5檔，因此根據周圍環境使用靜音。
? 自由布局功能的自由度高
用USB鼠標可以簡單的對波形，矢量，圖片，音頻等的顯示區域進行變換。

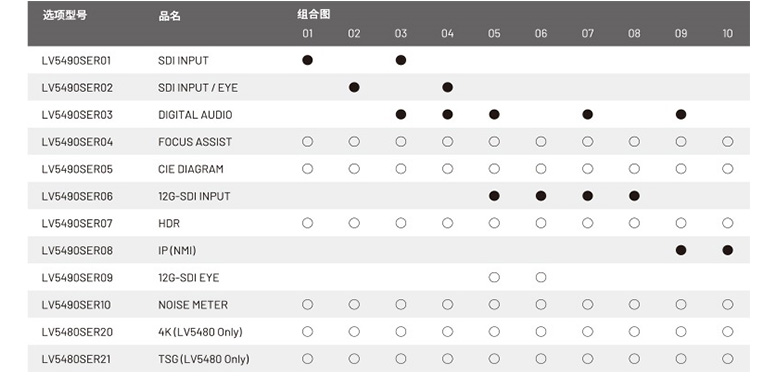

選項的組合表
●：安裝
LV 5490SER01/02/06/08 | 4K視頻多輸入
當輸入3G-SDI四路鏈接的4K視頻時，可以顯示最大2系統的切換。當輸入3G雙路的4K視頻時，可以顯示4系統切換。另外，LV 5490SER 06/08支持12G-SDI輸入。當12G-SDI信號輸入到LV 5490SER 06時，可以選擇和顯示4個輸入中的1個。
LV 5490SER01/02/06/08 | 最多8路輸入SDI信號和4路輸入同時顯示
通過4個輸入專用端子和4個輸入輸出雙向端子，最多支持8個輸入。每個輸入可以支持3G-SDI，HD-SDI，SD-SDI，并且可以同時顯示4個輸入。4輸入專用端子（LV5490 – SER 01/02）具有等效電纜長度測定功能，可以換算與SDI信號的衰減量相當?shù)碾娎|長度。LV 5490SER06/08具有1個端子支持12G-SDI串行時鐘輸出。該輸出為4個輸入中被出的1個輸入。
LV 5490SER01/02/06/08 | 圖像信號發生器功能和時鐘重新輸出
通過使用輸入輸出雙向端子作為輸出端子，可以作為HD，3G，4K靜止圖像碼型發生器使用，也可以作為專用輸入端子輸出的SDI時鐘信號使用。LV 5490SER 06/08具有1個端子支持12G-SDI測試圖形輸出。
LV 5490SER01/02/06/08 | SDI信號數據分析功能
在狀態顯示中，具有SDI信號的等效電纜長度測定功能（僅限SDI輸入專用端子），檢測CRC錯誤和內嵌音頻錯誤。具有顯示事件日志，數據轉儲，外部同步信號與SDI信號的相位差以及多個SDI之間的相位差的功能，進行SDI信號的分析。
LV 5490SER01/02/06/08 | 頻率偏差測定
可以測定SDI信號的采樣頻率偏差。通過測定采樣頻率的偏差，可以確認場頻和幀頻的偏差。
LV 5490SER01/02/06/08 | 幀捕獲功能
配備有幀捕獲功能，捕獲SDI信號中的1幀。幀捕獲功能具有手動進行捕獲的方法和發生錯誤時自動進行捕獲的方法，使用專用的應用程序，可以進行數據的分析。（VEC，WFM，PIC可以被捕獲。）

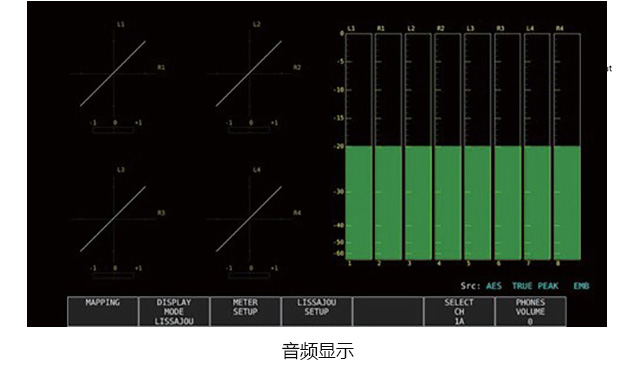

LV 5490SER03 | 數字音頻輸入/輸出
對SDI信號的嵌入聲音解碼，可以進行李薩如顯示，環繞顯示和電平顯示。可以對1系統的SDI信號的16ch進行解碼顯示。當同時解碼4系統的SDI信號的聲音時，可以解碼顯示每1系統的4ch。

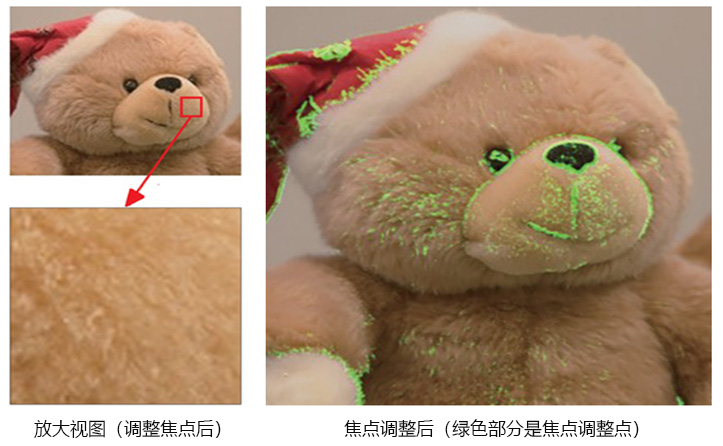

LV 5490SER04 | 焦點輔助
這是一種依據非線性超分辨率技術的新算法實現的聚焦功能。即使通常難以檢測的低對比度視頻，也可以進行高靈敏度聚焦檢測。另外，根據視頻場景，可以從5個等級中選擇靈敏度。

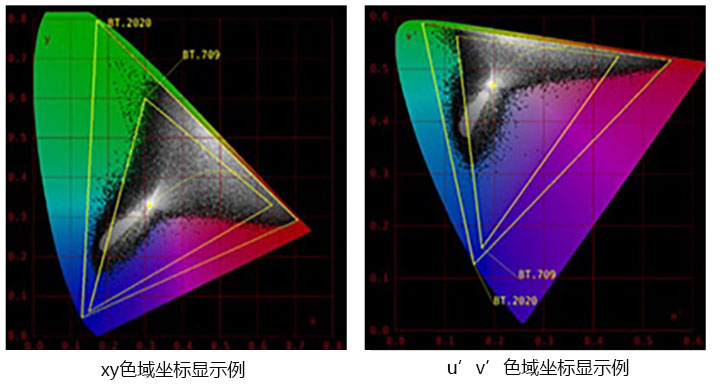

LV 5490SER05 | CIE色域坐標顯示
對應于ITU-R BT.601，ITU-R BT.709，ITU-RBT.2020色度的色域圖顯示功能。顯示模式對應于CIE1931（xy色域坐標顯示）和CIE1976（u’v’色域坐標顯示）。色域圖顯示功能可以顯示2個色域三角形，因此可以使用對應于BT.2020的設備對BT.709的色域進行抑制，或者可以確認超過BT.709的色域的部分。 在彩色顯示中，使用視頻信號中的顏色（圖片上的顏色）顯示色度點。色度點可以在光標點測定。使用CineLIte Advance時，色度圖上顯示與圖片光標相對應的點標記及其值。
LV 5490SER06 | 12G-SDI輸入
監視12G-SDI的SDI信號的單元。當輸入12G-SDI信號時，從4個輸入中選擇1個輸入顯示。當輸入3G-SDI信號時，可以同時顯示4個輸入。4K視頻格式支持12G-SDI單鏈路，3G-SDI雙鏈路和四鏈路。

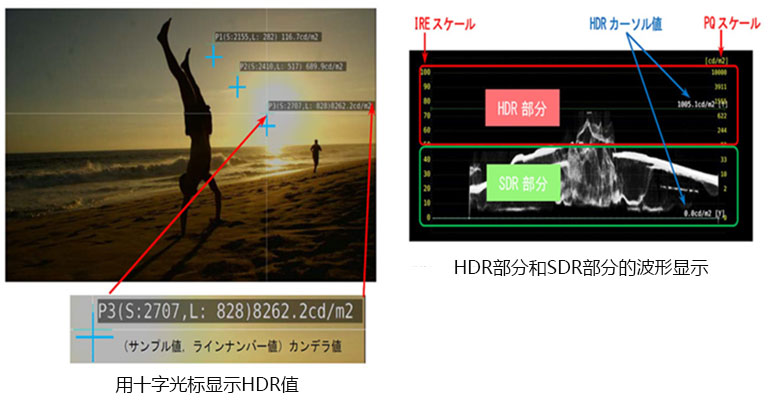

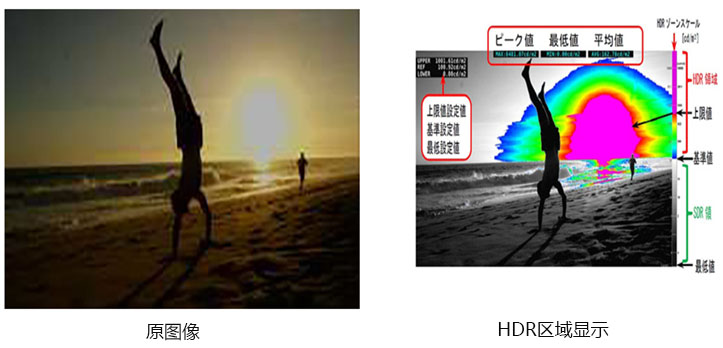

LV 5490SER07 | HDR
對應于4K HDR視頻信號的軟件選項。在圖像顯示中，用黑白顯示通常圖像的亮度范圍內的SDR區域，對于超過SDR區域的HDR區域，根據不同的亮度使用不同的顏色進行顯示，因此，可以很容易的確認HDR區域的亮度分布。此外，波形顯示對應于HDR各個標準的比例尺，可以管理實際場景的亮度級別。
LV 5490SER08 | IP輸入
對應于IP 4K視頻格式（3840×2160）的視頻信號。
對應于4系統的12G，3G，HD，SD-SDI信號的輸入，并且可以使用1臺同時測定IP和SDI輸入信號。
*LV 5490SER08不能與LV 5490SER01，LV 5490SER02和LV 5490SER06同時安裝。
LV 5490SER09 | 12G-SDI EYE
可以顯示/測定包括12 G-SDI在內的串行數字信號的眼圖和抖動。不僅可以測量/監測12G-SDI，還可以測量和監測3G-SDI，HD-SDI，SD-SDI的物理特性。
LV 5490SER09是LV5490SER06的許可證。
*LV 5490SER06不能與LV 5490SER01，LV 5490SER02和LV 5490SER08同時安裝。

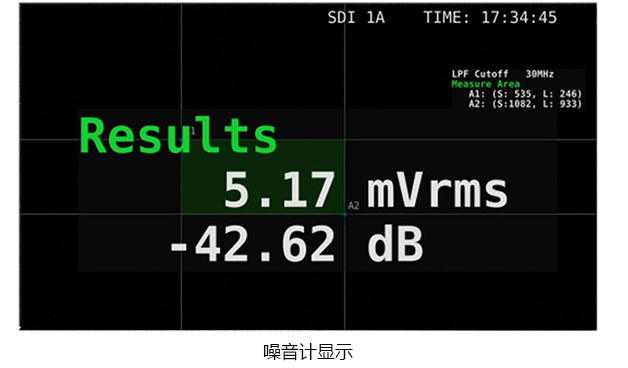

LV 5490SER10 | 相機噪聲計
許可證選項追加有測定輸入到LV 5490的SDI信號的亮度信號，或包含在RGB信號中的視頻噪聲的功能。可以設置一個窗口來測定噪聲，并且在由于鏡頭等的影響視頻電平不平坦時，也可以選擇一個平坦區域進行測定。

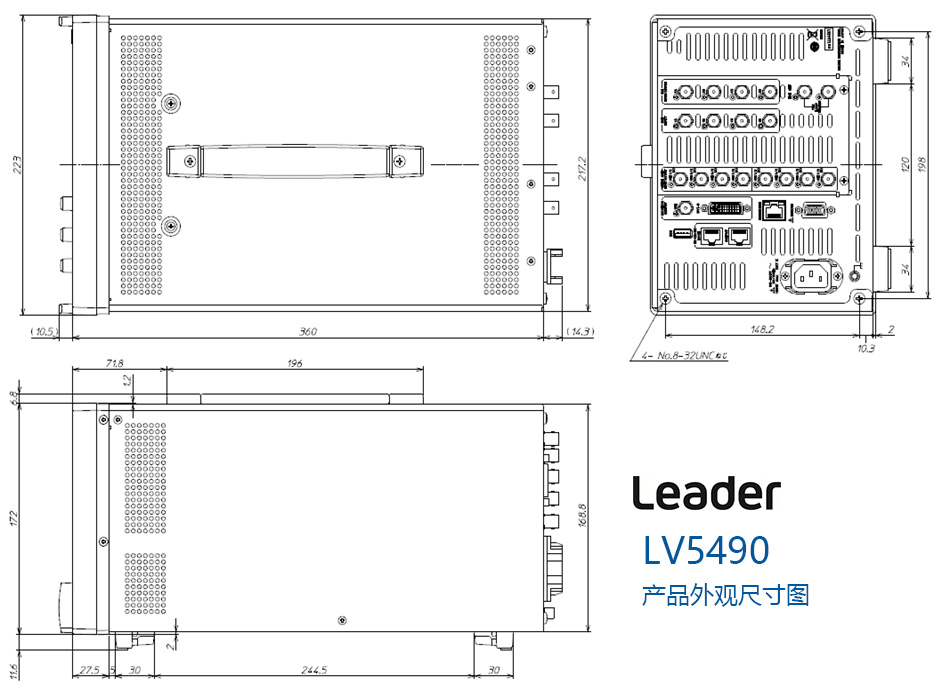

產品外觀尺寸圖
