本產品擁有高色度精度及能高速測定， 物美價廉，在光源色度測定領域，適用于產線內測定及光源輸出調整等多種用途。
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！

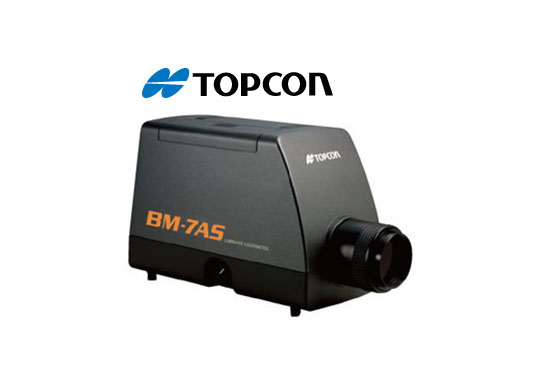

被用來當作測定FPD及光源的亮度?色度的標準測定機。為長銷產品BM-7系列的最新機種。
本產品擁有高色度精度及能高速測定， 物美價廉，在光源色度測定領域，適用于產線內測定及光源輸出調整等多種用途。
此外，能和基準儀器分光輻射計SR系列，以及同類機型直接連接進行顏色補正，能長期提供安定的計測品質。
|
: AL-6/AL-11/AL-12 |
|
: WS-3 |
|
: IA-1A |
|
: FP-3P |
|
: Tripod5N |
|
: Tripod-SR |
|
: S-4 |
|
: MF-10/MF-100 |
|
|

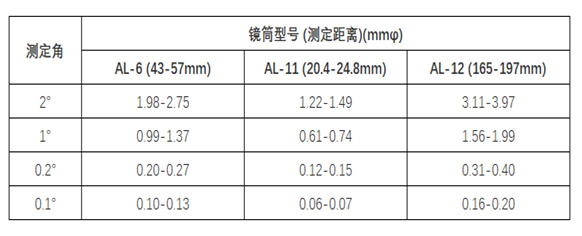

*使用輔助鏡時的測定直徑
|
- 色度精度提升
- 高速0.5秒的測定速度，提高了測定效率
- 簡便地通過2種方法進行機差補正模擬輸出(選配),對應X2,Y,Z的3通道
- 模擬輸出，通過示波器能記錄，觀測波形
- FPD相關的光學特性評價
- 燈泡等各種光源的亮度，色度，色溫度特性
| 光電池 | 3段硅光電二極管感應-element Silicon photodiode |
|---|---|
| 光學系統 | 對物鏡: 焦距=80mm F2.5, 目鏡Eyepiece lens : 觀察視野 5° |
| 光譜靈敏度特性 | 匹配CIE1931等色函數 |
| 測定角 | 2°/1°/0.2°/0.1° *切換式 |
| 測定距離 | 350mm - ∞ (從物鏡金屬件前端開始的距離) |
| 測定量程 | 自動/手動5段切換 |
| 測定功能(*1) |
x,y,L (x,y: 色度坐標, L:亮度) 及±⊿ u', v', L (u', v': 色度坐標, L:亮度) 及±⊿ X,Y,Z (X,Y,Z: 三刺激值) 及±⊿ Tc, duv, L (Tc: 相關色溫度，duv: 偏差) 及±⊿ CIE1976 L*a*b*, ⊿Eab* 及±⊿, CIE1976 L*u*v*, ⊿Euv*及⊿ |
| 亮度測定范圍(*2) | 0.01 - 12,000,000 cd/m2 |
| 精度保證范圍(*2) |
2° : 1 - 30,000cd/ m2 1° : 4 - 120,000cd/ m2 0.2°: 100 - 3,000,000cd/ m2 0.1°: 400 - 12,000,000cd/ m2 |
| 亮度保證精度(*3) | ±4% : 1 - 5 cd/m2, ±2% : 5 cd/m2 or more |
| 色度保證精度 |
(1) dx, dy : ±0.002以內(*4) (2) dx,dy : ±0.008 以內(*5) (3) dx,dy : ±0.005 以內 (*6) |
| 重復精度： 亮度(*7) | 1.0% : 1 - 5cd/m2, 0.5% : 5 cd/m2 or more |
| 重復精度： 色度 (*7) | 0.005: 1-5cd/m2 0.002: 5 cd/m2 or more |
| 測定時間 | 約0.5秒 |
| 模擬輸出（選配功能） |
|
| 顯示 | 點式矩陣液晶顯示20文字×4行帶照明功能 |
| 界面 | RS-232C, USB |
| 電源 | 專用AC電源適配器 AC100-240V, 50/60Hz |
| 功率 | 約2.5W |
| 使用條件 |
溫度: 0 - 40℃, 濕度: 85% RH 以下 (且無凝露) |
| 外形尺寸 (W×D×H) | 120×325×162mm |
| 質量 | 3.6kg |
(*1) : ±⊿ : 與基準值的差
(*2) : 針對標準A光源
(*3) : 標準A光源、自動量程、測定角2°
(*4) : 標準A光源、10cd/m2以上
(*5) : 標準A光源、100cd/m2以上、和彩色玻璃濾片的組合
O-55,Y-48,A-73B,IRA-05,T-44，R-61,B-46,V-44,G-54
(*6) : 本公司基準面板（RGBW）
(*7) : 標準A光源、測定角2°、2σ、SLOW模式、自動量程

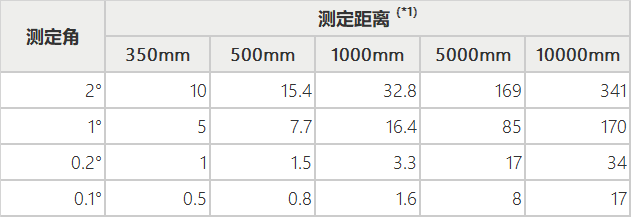

(*1) 從物鏡金屬件前端開始的距離
