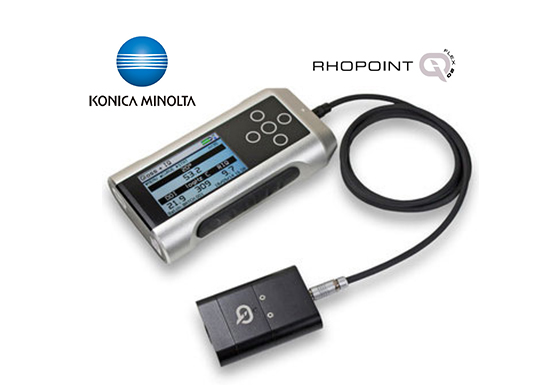

探頭式外觀質量評估儀 Rhopoint IQ FLEX 20 為應對棘手光澤度測量，實現高準確率和分辨率的解決方案而生。
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！
如同常規 Rhopoint IQ，F(xiàn)LEX 系列可測量外觀質量和光從表面反射所形成的曲線。標準光澤儀僅測量樣品反射的光量，而對那些會降低表面質量的現象并不敏感。

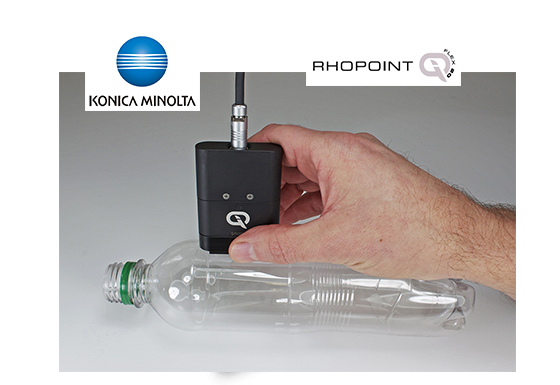

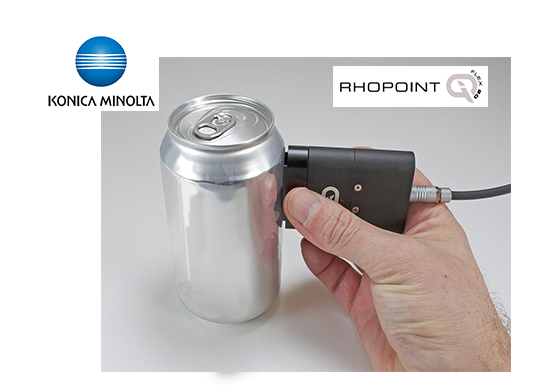

Rhopoint IQ FLEX 20 將這項技術帶入專為棘手表面或小型部件設計的新形式。IQ FLEX 20 傳感器擁有小巧外形，與傳統外觀評估儀相比，能夠更加高效地測量曲面，且更易于進入較難觸及的區域。
IQ FLEX 測量可完全兼容現有的 Rhopoint IQ 系列測到的光澤度和表面結果。
為了在即便是很細小的部件測量時能改善性能和重復性，Rhopoint IQ FLEX 20 也能進行客戶定制，可配備各種磁附式適配板。
通過使用 3D 打印技術，可通過 CAD 圖創建定制測量模具，根據實際應用輕松更換適配板：
針對精密表面，適配板可使用指定的橡膠、氈制品或塑膠。
（注意：適配板定制僅適用于 FLEX 20，不適用于 FLEX 60）
目前，F(xiàn)LEX型號僅有20°（FLEX 20）單個角度可選。
- 小型測量探頭，可測量小型或曲面部件
- 易于閱讀的全彩屏幕，具有自動旋轉功能
- 自帶統計功能和圖形分析功能
- 可通過 USB 將測量結果下載到 PC 機，無需安裝軟件
- 用戶可自定義批次說明名稱
- 可兼容藍牙
- 一鍵測量
- 2 秒內的快速測量
- 快速同步測量所有參數
光澤度 ? 反射霧影 ? DOI ? 峰值光澤 ? 反射曲線
（注意：由于上述指數僅適用于 20° 光學結構，因此 FLEX 60 生成的除光澤度以外的表面指數均為相對近似值。）
測量從表面反射的光量比例。
測量單位：GU
非常窄角度下的光澤度峰值。
測量單位：GU
由表面的細微紋理或殘留物導致的乳狀反射現象。
測量單位：HU或LogHU
測量產品在被測反射表面反射成像的清晰程度。
測量范圍：0-100，100 為超光滑表面。
此檢測儀可顯示 17-23° 的表面反射曲線。曲線的形狀說明了光如何與表面相互影響。
接近鏡面方向的銳曲線說明反射表面高度光滑。
屏幕上的反射曲線顯示被反射光的分布情況
屏幕上的圖形重點分析了被測量批次的趨勢
不同的紋理和形變因其尺寸和頻率產生了形狀獨特的曲線。可將完整的反射信息下載到 PC 機進行進一步分析和比較，無需接口軟件。
規格
目前，僅有FLEX 20 （20°）可選擇
注意：由于上述標準僅適用于 20° 光學結構，因此 FLEX 60 生成的除光澤度以外的表面指數均為相對近似值。
| 測量面積 |
|---|
|
FLEX 20°：6mm x 6mm FLEX 60°：6mm x 9mm |
| 光澤度測量規格 |
| 分辨率 0.1 GU ? 重復性 +/- 0.2 GHU ? 重現性 +/- 0.5 GU |
| 峰值光澤 |
| 20° +/- 0.09905° 時測得的峰值光澤 |
| 反射霧影規格 |
|
17.2-19° 和 21-22.8° 時測得的接近鏡像反射 霧影單位 HU 和 LogHU 可互相轉換 分辨率 0.1 HU ? 重復性 +/- 0.5 HU ? 重現性 +/- 1.5 HU 標準：ASTM E430, ISO 13803 |
| DOI 測量規格 |
|
分辨率 0.1 ? 重復性 +/- 0.2 ? 重現性 +/- 0.5 標準：ASTM D5767 |
| 測量角度規格 |
|
測量范圍：14-26° 角分辨率：0.025° 分辨率：0.1 GU |
| 機身規格 | |
|---|---|
| 自動旋轉全彩屏幕 |
高分辨率彩色顯示屏 亮度可調節 6 按鍵觸摸顯示界面 |
| 結構 | 全鋁結構：外殼、光學部件、標準支座 |
| 統計分析 |
最大值、最小值、平均值、標準偏差 所有測量參數 |
| 圖形分析 |
自帶趨勢分析 光澤度和其他參數 |
| 電源 | 可充電鋰電池 |
| 電源接入方式 | 內部電池/USB/電源充電器 |
| 充電時間 | 電源充電器：4 小時 |
| 內存 |
8 MB –> 999 個讀數 用戶自定義批次編號 |
| 數據傳輸 |
藍牙 兼容 PC 機和 MAC USB 連接 無需安裝軟件 |
| 尺寸和重量 |
150mm x 79mm x 34mm（不含探頭）（長 x 寬 x 高） 550g 毛重約為：1.5kg 商品代碼：9027 5000 |
| 隨機配件 | |
| 儀器配備 20o 或 60o 柔性探頭 |
校準片配底座 USB 數據線 迷你 CD 光盤 操作說明書 藍牙數據應用程序 Excel 電子數據表示例 教學視頻 |
| 選配件（僅適用于 Flex 20） |
微型尺寸適配板：2mm 或 4mm 特別定制的 3D 適配模具，專為客戶應用設計打印 在線測量固定工具包 |
